Central de água gelada

Veja mais sobre Central de água gelada

Os sistemas de água gelada são muito utilizados em processos de resfriamento, que compõe uma central de água gelada, sejam eles em aplicações de ar condicionado para conforto térmico ou para processos industriais que possuam resfriamento e desumidificação de ar, entre outros.

A CAG -central de água geladaé composta por três principais componentes: Unidade refrigeradora (chiller), torre de resfriamento e bombas de circulação de água.

Os principais benefícios do uso de chillersem central de água geladasão:

• Por ser um sistema de refrigeração indireto, ele proporciona uma carga de fluído refrigerante reduzida;
• Mesmo sendo um sistema de refrigeração indireto, o que requere uma temperatura menor, a eficiência geral do sistema é maior, por conta dos equipamentos do sistema e pela perda de carga mínima no circuito de refrigeração, se comparado com sistemas de expansão direta;

Aplicação de chillers emcentral de água gelada

Os Chillers se aplicam em muitas aplicações, segue algumas delas: Construção e contratação; Indústrias Alimentícias; Indústrias Farmacêuticas; Indústrias do petróleo e gás, petroquímicos e refinarias; Hospitais; Indústrias Químicas; CPD’s; Logística; Aeroportos; Refrigeração em geral.

Tipos de equipamento Chiller emcentral de água gelada

Condensação a água -central de água gelada

Nos chillers de condensação a água o refrigerante libera calor para a água em seu condensador. A água vem de uma torre de resfriamento que troca calor com o ambiente e tem como função esfria-la após ser aquecida pelo refrigerante na condensadora. O refrigerante arrefecido vai para a válvula de expansão dando continuidade ao ciclo.

Condensação a ar -central de água gelada

A principal diferença entre os chillers de condensação a ar e a água é justamente o processo de troca de calor na condensadora. O chiller de condensação a ar utiliza a passagem de uma corrente de ar pelo condensador para trocar calor com o fluído refrigerante, arrefecendo-o. A circulação do ar é feita por ventiladores localizados na parte superior do refrigerador.

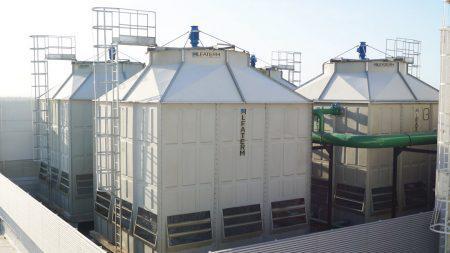

Torre de resfriamento

As torres de resfriamento são utilizadas em central de água gelada para o resfriamento da água aquecida vinda do condensador do chiller. A água aquecida vinda do chiller entra pela parte superior da torre e em seu interior a água é dispersa dentro do enchimento.

O ventilador é o responsável pela troca de calor, pois o mesmo promove o fluxo de ar externo.

A água cai na bacia, em seguida retorna para a condensadora e assim inicia o ciclo novamente.

É importante ressaltar que há perdas de água por arraste de gotas finas pelos ventiladores e por evaporação durante o funcionamento da torre. Esta perda pode ser de até 2% de sua vazão de água em circulação.
