Sistema HVAC — Centro de Distribuição

Sobre o Projeto

Implantação de sistema HVAC de 500 TR para o centro de distribuição farmacêutico da Hypermarcas S.A em Anápolis, com 20.000 m² de área climatizada. O projeto adotou uma arquitetura híbrida: 10 condicionadores de ar tipo Splitão (self-contained com condensação remota) para a climatização geral do galpão de estocagem, combinados com UTAs dedicadas equipadas com filtragem absoluta HEPA H13 para as salas limpas classificadas Grau D (ISO 8), utilizadas no recebimento, separação e expedição de medicamentos. A Central de Água Gelada (CAG) opera com chiller de parafuso e variador de frequência (VFD) no compressor, permitindo modulação contínua de capacidade conforme a demanda térmica variável ao longo do dia.

A automação BMS (Building Management System) com hardware Schneider realiza o monitoramento contínuo de temperatura e umidade em múltiplas zonas do CD, com registros de data-logging para rastreabilidade conforme RDC 430/2020 da ANVISA. O sistema de distribuição de ar totaliza 340.000 m³/h de vazão, com dutos TDC em chapa galvanizada, dampers de balanceamento e difusores dimensionados para manter a uniformidade térmica (+/- 2 °C) exigida para armazenamento de produtos farmacêuticos termossensíveis.

Principais Componentes

• 10 condicionadores tipo Splitão (self-contained) com condensação remota para galpão
• UTAs com filtragem multinível (G4 + F8 + HEPA H13) para salas limpas Grau D
• Chiller de parafuso com VFD no compressor para modulação de capacidade
• Automação BMS Schneider com data-logging e monitoramento multizona

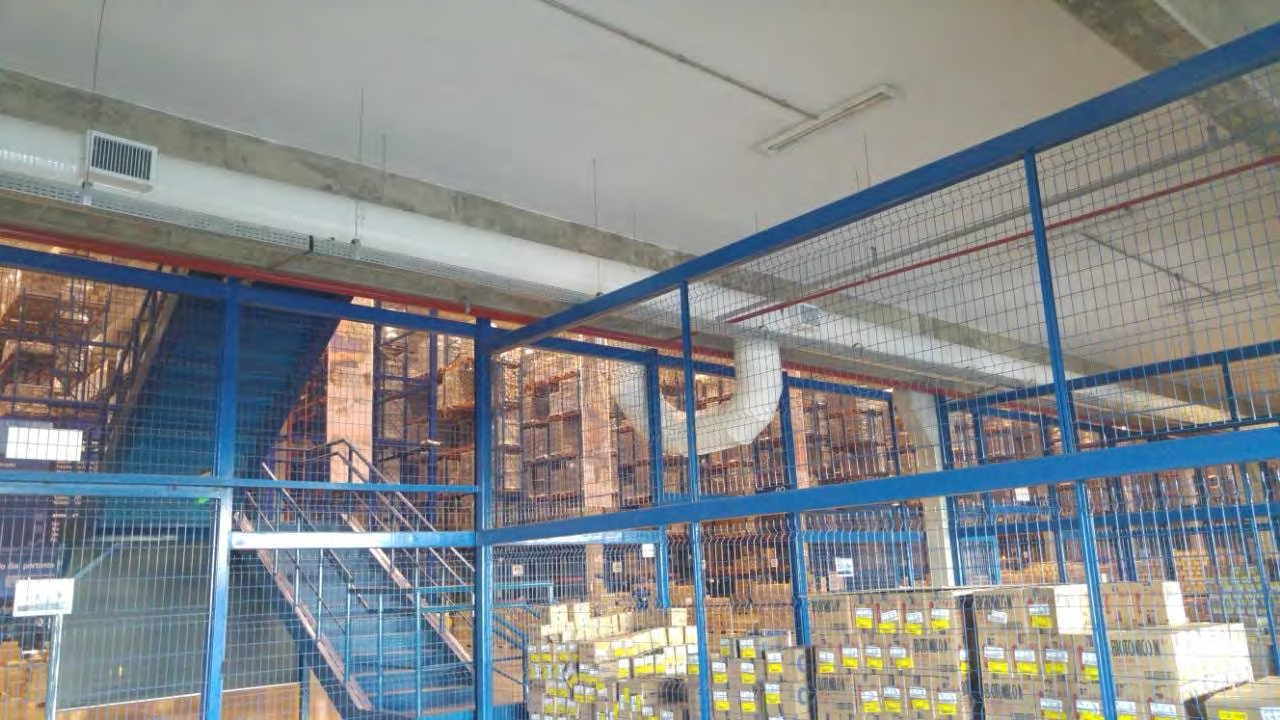

• Rede de dutos TDC em chapa galvanizada com balanceamento TAB
