Sistema HVAC — CD Autoportante

Sobre o Projeto

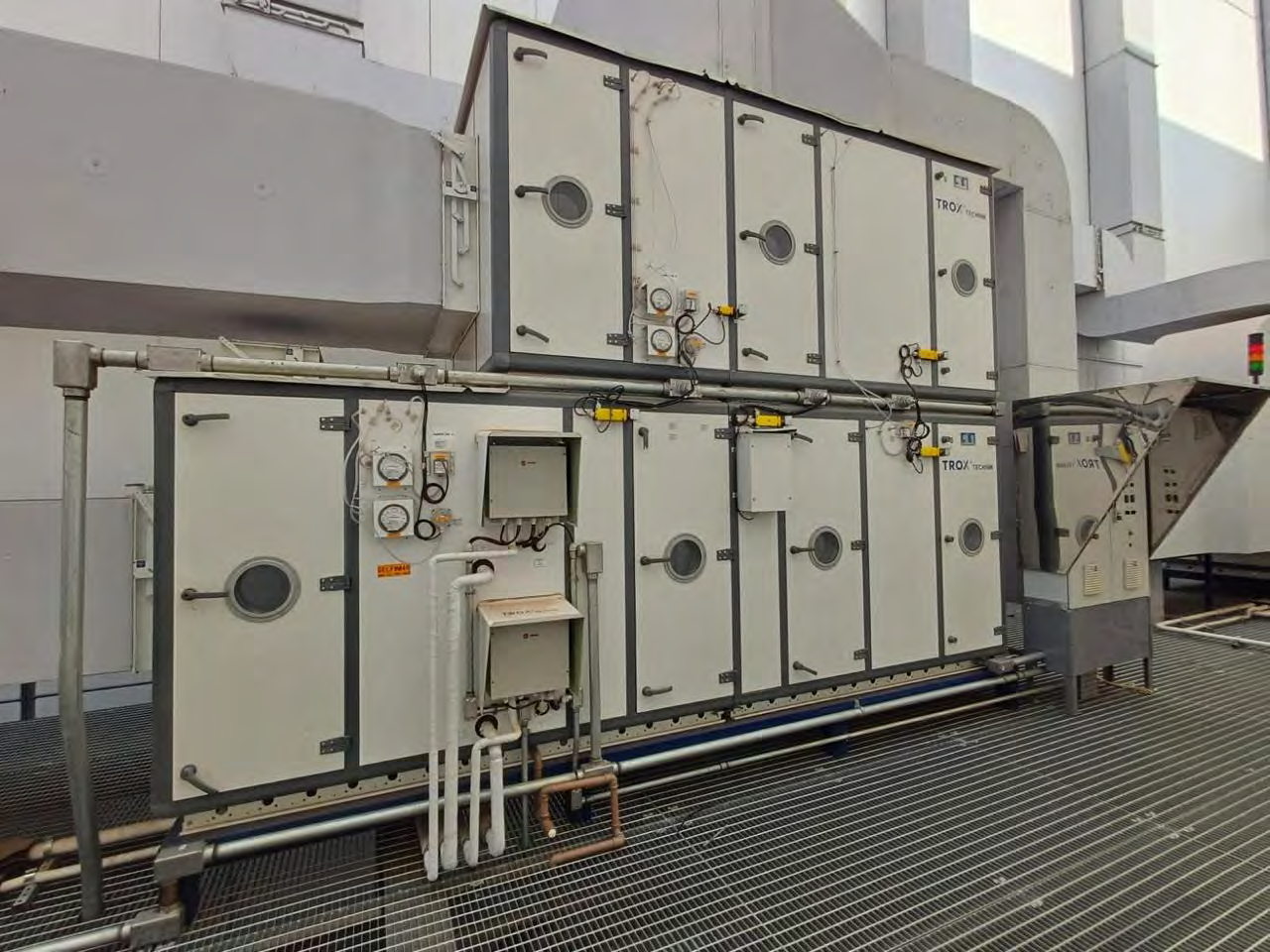

Projeto e instalação de sistema VRF (Volume de Refrigerante Variável) de expansão direta com 200 TR de capacidade para o centro de distribuição de produto acabado em estrutura autoportante de 40 metros de altura da Hypera S.A. O desafio técnico principal foi climatizar 4.000 m² em um galpão verticalizado com pé-direito extremo, onde a estratificação térmica tende a concentrar o ar quente nas camadas superiores. O sistema utiliza 8 evaporadoras TROX modelo TKZ de alta vazão, alimentadas por 16 condensadoras VRF Ultra Trane com compressores inverter e recuperação de calor, distribuindo 320.000 m³/h por dutos em MPU (material pré-isolado de poliuretano).

A montagem foi executada com plataforma elevatória tipo N2 e andaime tubo roll para acesso às alturas do galpão autoportante. A automação integra dois sistemas: BMS (Building Management System) para controle de temperatura por zoneamento vertical e horizontal, e EMS (Energy Management System) para gestão de consumo energético, ambos com hardware Siemens. O controle por zoneamento permite ajustar individualmente cada zona térmica, compensando a estratificação e mantendo temperatura uniforme (15 a 30 °C) conforme RDC 430/2020 da ANVISA para armazenamento de medicamentos.

Principais Componentes

• 8 evaporadoras TROX TKZ de alta vazão com ventiladores EC de baixo consumo
• 16 condensadoras VRF Ultra Trane com compressores inverter e recuperação de calor
• Rede de dutos em MPU (poliuretano pré-isolado) para minimizar perdas térmicas
• Automação BMS + EMS Siemens com controle por zoneamento vertical e horizontal
• Sensores de temperatura distribuídos em múltiplos níveis do galpão autoportante
