Site II — Produção de Colírios e Laboratório

Sobre o Projeto

Projeto completo de climatização e tratamento de ar para 8.000 m² de salas limpas classificadas Grau B e Grau C (ISO 7/ISO 8 em operação), abrangendo a linha de produção de colírios estéreis e o laboratório de controle de qualidade físico-químico e microbiológico da Geolab Indústria Farmacêutica. A Central de Água Gelada (CAG) opera com 900 TR de capacidade instalada, utilizando 2 chillers de parafuso com compressores semi-herméticos e variadores de frequência (VFD) nos compressores e bombas, otimizando o consumo energético em cargas parciais.

As 16 Unidades de Tratamento de Ar (UTAs) possuem seções de mistura com dampers motorizados, pré-filtragem G4, filtragem fina F8, serpentina de água gelada e filtragem final HEPA H13 (99,97% de eficiência para partículas de 0,3 um). O sistema de cascata de pressão mantém diferenciais progressivos de 10 a 15 Pa entre as zonas classificadas, garantindo o fluxo unidirecional de ar das áreas mais limpas para as menos limpas, conforme exigido pela RDC ANVISA e ISO 14644.

Principais Componentes

• 2 chillers de parafuso semi-herméticos de 450 TR cada, com VFD nos compressores

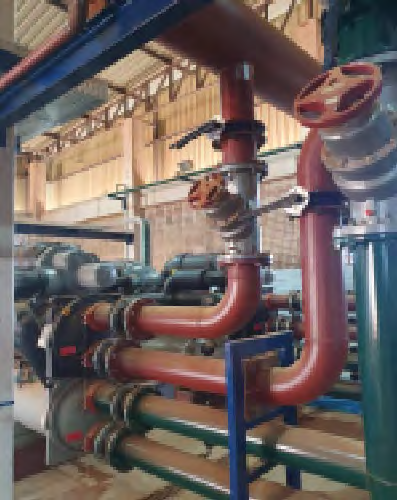

• 4 motobombas centrífugas com selo mecânico (primária/secundária)
• 16 UTAs com seções de mistura, filtragem G4/F8 e HEPA H13
• 2 Fan Coils dutados de alta vazão para áreas de apoio
• 1 desumidificador químico por rotor dessecante para controle de umidade relativa
• Cascata de pressão com transmissores de diferencial e dampers motorizados
